电缆电缆,国标国标,你知道多少?

来自:chaoyangdianlan 发表时间:2017-09-26 12:01:07  【

国标国标,你知道多少?

首先,网线数和直径的转换方法的知识
电线的规格在国际上常用的三个标准是:美国(AWG),(SWG)和美国(CWG)。
几平方米的标称值由***标准规定。用户使用几平方米根据电线和电缆的负荷选择电线电缆
电线的平方是水电建设中的一个口头表达。人们常说,几条正方形的线没有附加的单位,即平方毫米。
导线的平方实际上是导线的横截面积,即导线圆截面的面积,以平方毫米为单位。
一般来说,经验容量是当电网电压为220V时,每平方线的经验负荷约为1千瓦。
铜线可以携带1-1.5千瓦每平方米,而铝丝可以携带0.6-1千瓦每平方米。因此,一个1千瓦的电力足以只用一平方铜线。
具体到目前,短电源一般每平方电流载铜3A~**。散热好,**平方毫米,3A平方毫米不好。
转换的方法:
知道了线的平方,导线的半径用圆的面积来计算:
方线数(平方毫米)=π(x 3.14)线径(毫米)正方形
知道电线的平方,计算线径以及:
2.5线直径:2.5 / 3.14 = 0.8,然后绘制0.9平方毫米,所以2.5方线直径:2毫米×0.9 = 1.8毫米。
知道了导线的直径,也用圆的面积公式计算导线的平方:
方线=π(3.14)X线直径的平方/ 4

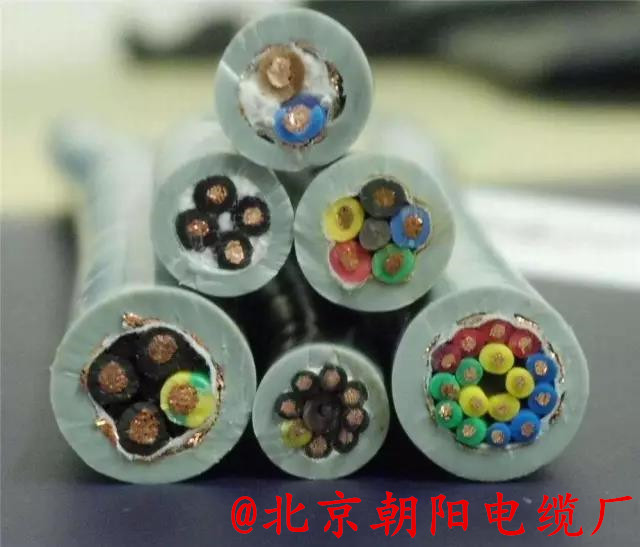

电缆的尺寸也是名义的正方形,多股线是每根电线的横截面积之和。
对电缆截面积的计算公式:
0.7854×线半径(mm)平方×**
如48股(0.2毫米每丝半径),1.5平方的线:
0.785×(0.2×0.2)×48=1.5平方
二、常用小规格电缆知识
RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压为300V 300/300V 2-24芯。主要质量指标:钢丝直径(包括芯线和编织纱),不尽可能粗,杂质铜达到电阻标准和非常粗糙),铜芯纯度,编织密度和捻距。用途:仪器、仪表、对讲、监控、控制装置。
RG:物理发泡聚乙烯绝缘同轴电缆接入网用光纤混合网(HFC)数据的模拟信号传输,这是美国的标准,约相当于***标准系列系列。主要质量指标:铜芯直径,绝缘厚度,编织材料(主要是铝镁丝编织,质量好,镀锡铜),编织密度。
局域网电缆应用:传输电话,计算机数据,火灾,防盗**系统,智能大厦信息网络。常用的UTP CAT 5 UTP CAT 5E,带屏蔽模型STP
KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置、信号传输、控制和测量sykv SYWV(Y)、有线电视、宽带网络电缆结构:(同轴电缆)厌氧单圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝+聚氯乙烯(聚乙烯))(相当于美标錀- 6,RG-59)。现在对铝镁丝市场(不焊接,易氧化),铜包铝芯线,铜包钢,还有很多人认为线SYWV是便宜比射频同轴电缆,但事实并不是这样的。
RVV(227iec52 / 53)聚氯乙烯绝缘软电缆(截面积:0.5-6.0芯线数1-24):电源线、信号电缆、家用电器、小型电动工具、仪表及动力照明等。这条线是***标准规格,只要价格相差不大,但市场有许多有用的杂质如铜、线径不够,短短的几米,直(芯线不扭曲或芯线不扭曲,所以抗拉能力和抵抗增加大大减少,)。导数模型:rvvs:这类核心间距的间距一般用于广播系统。

avvr柔性聚氯乙烯护套电缆(截面积:0.12-0.5芯线数1-24):信号控制。如访问控制信号,控制云台控制等。
高产品种,HYA数据通信电缆(室内和室外)(芯线的直径0.5mm,线号2, 4, 8)用于电话线,电话通信和无线电话网络设备的连接和接线盒接线布线。在市场上,平均芯径为0.4毫米,而且几乎所有的直径都是由钢丝或铜铝合金制成的。此外,电话线路的仪表数一般不足。
RV、RVP聚氯乙烯绝缘电缆、聚氯乙烯电缆,主要用于设备。
RVS、RVB家用电器都适合,小型电动工具、仪器、仪表及动力照明电缆的连接,和房车也可以用于广播线或代替RVV线。RVB可以替代黄金和白银的情况下,要求不高。

BV、BVR聚氯乙烯绝缘电缆:适用于电器接线固定、仪器设备和动力照明。价格低,抵抗力低。在许多情况下,可以考虑更多的供电情况。
肋扬声器连接线(发烧线、金银线),有些音频线模型,标有“6n”和“7n”一词,其意义是用来表示用的发烧线的纯度金属材料的使用。例如,“99.9999%”可以表示“6n”,这意味着它的纯度为6,9,和更大的在前面的数n,的声线纯度越高。家庭影院音响设备是否需要使用高质量的音频线路,关键是要把握实事求是的原则,什么?。
对于一般普及的(10000元)音响设备,无需追求高质量的线材,只要使用较大截面的铜芯信号线即可。对于好的家庭影院音响设备,您可以考虑使用高质量的音频线路。
三、超视距
BVR线是一种铜芯聚氯乙烯绝缘软电线,这是用于软布线条件。BVR线是一种用于配电柜专用软导线,也叫两线。b是指电线的分类属布,v指的是聚氯乙烯,俗称PVC,而“R”则指的是软的意思,即增加导体的数量。
用于交流额定电压450/750V以下450电厂固定安装。家居照明。固定布线可用于室内、铺设、管道等。为了便于安装过程中的差异,可分为红、黄、蓝、绿、黑、白、双七种颜色。因为超视距是软结构,在软环境的应用范围更。一个超视距丝和BV线之间****的区别是,R型线的导体具有软铜线。即:增加导体的数目,减小单个导体的直径,单个导体的直径小于1毫米。在这种方式中,超视距丝很软,铺设角比BV线要低得多,穿线管和槽更方便快捷,而且大大提高了工作效率,降低劳动强度。深受广大电气及建筑装饰人员的喜爱!
四、BV、BVR的区别:
(1)过程中,公司是一个核心,BVR是多核,在、超视距是一个比公司更复杂。
(2)从价格来看,BVR比BV贵了一点点。在国际电工委员会的规定,超视距范围从2.5毫米至70mm,但是,根据我国的实际需要,这是BV相同。
(3)在性能、BV、BVR基本相同,体重稍重的超视距;同样,BVR线材料的不同,分为阻燃电线(zr-bvr),耐火电线(nh-bvr)、低烟无卤电线(wdz-bvr)。用户在运用的场合灵活。其中,低烟(无)卤电线在燃烧火焰时产生极少量的烟,释放的气体不含卤素(低卤)元素,无毒(低毒)。
当火灾发生时,可大大降低仪器的危害、设备及人身的,它被广泛应用于高层建筑、医院、大型图书馆、体育馆、灾害预防与控制楼、车站和机场、候车室、重点文化遗址、地铁、地下商场或拥挤的公共场所。
